今回はヤマハギアにホームセンターの適当なボックス取付方法です。
JMS社の製品のようにビジネスバイク専用ボックスでは無いので当て紙もありませんし、スピードで終わらせたいと思いますがギアの場合はリアキャリアを外さないと正確には取付できません。
ですので今回はリアキャリアの脱着方法です。

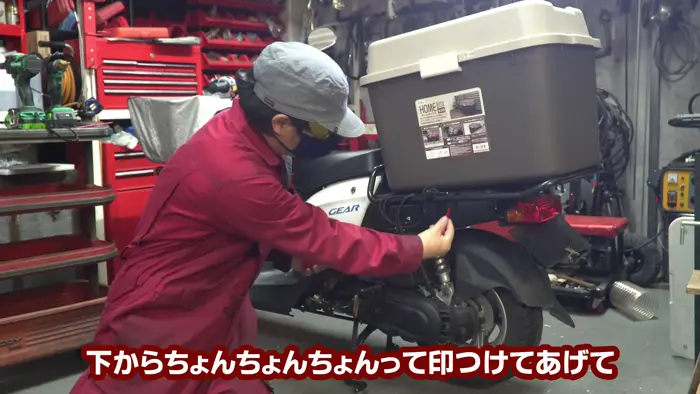

ボルト穴の下からチョンチョンと印付けれたら楽なんですがカバーがある為できません。
※個人的にはホムセンBOXはおすすめしません。(JMS等のビジネスボックス推奨)
チェック:ビジネスバイクBOX
-
-
最高品質バイクリアJMSラゲージBOX|【旧型】vs【新型】違いを徹底比較対決!
続きを見る
さっそく作業開始です。
ヤマハギアのリアキャリア脱着とBOX取付
リアキャリア取外し方法
順不同ですので上からしていきたいと思います。
ボルトを4つ外しますが、新品ならくぼみにスペーサーがあります。
上ついでにシートを開けて、ネジ3つを外しバッテリー上のBOXを外します。
※真ん中の一つは内側にあります
そのまま1cm隣のサイドカウル固定ネジも2つ外しておきます。
後ろに回り込んで下から上に向かってネジクリップがあるので外します。(両サイド共)
横からみて上側のフランジボルトを8mmで外す。
その下にステップと繋ぐプッシュクリップがあるので、真ん中を押して外します。
真横に引っ張ると爪からサイドカウルが外せます。
これでリアキャリアを持ち上げると外せます。
この5つのネジクリップがめちゃくちゃ外れやすいので注意して下さい。
ホムセンBOX(コンテナ)穴あけ方法
取り付けるボックスをひっくり返し、リアキャリアもひっくり返して位置決めします。
距離があるのでマジックの芯を引っこ抜いて伸ばして、ボルト穴に印付けします。
ギアのリアキャリアボルトはM8ボルトですので、直径8mm以上でドリルで穴を開けます。
(※水抜き穴作りたい場合は適当な場所に小さな穴をお好きに)
取付の注意点
あとはリアキャリアを元通りにして、ボックスを乗せてM8ボルトで留めれば完了です。
注意点だけ抜粋。
注①:サイドカウルの爪が一番です。
注②:この内側にネジがあります。
注③:スペーサーが無い人のみ大ワッシャーを!
ホムセンBOX装着完了!
JMSの格安版ばりのフィット感ですが、専用物使用してる人からするとふにゃふにゃです(; ・`д・´)
※(ただし、JMSラゲージのLサイズより大きくかつきちんとキャリア内に収まってます)
ヤマハギアのリアキャリア脱着とBOX取付で必要な部品・工具等|※広告・PR
部品類:
●ホームボックス620
ギア50ccリアキャリアでは綺麗にドンピシャサイズで装着できます。コメリで4000円弱で買えるとの事です。
JEJアステージ ホームボックス 620 日本製 収納庫 家庭用 宅配ボックス ブラウン [幅62×奥行44×高さ44.5cm]
工具類:
●ドリル|DV36DA
動画内で私の使用しているドリルです。何でも構いません。(ドリル刃径は8mmが必要です。)
HiKOKI(ハイコーキ) コードレス振動ドライバドリル 36V マルチボルト 充電式 リチウムイオン電池、充電器、...
ヤマハギアのリアキャリア脱着とBOX取付作業動画
今回の作業動画です。
