【トゥデイAF67】シート下カウルの外し方

カウルスクーターの宿命のカウル外しです。

フロントのワイヤー系作業などでは外すのは絶対条件ですが、ここは作業性のUPの為に外すことがほとんどです。
※エンジン触る場合は絶対に外さないと工具が干渉します。

意外に面倒な作業なのでしない人も多いですがグンッと作業性はUPします。



フロントからレッグカウルまではこちらをご覧ください。

ちなみにAF61とは若干異なりAF67の方が一工程分ほど簡単です。

特にエンジン系(外す必要あり)・インジェクション系(絶対ではない)を触る時は作業がやりやすいので外した方が賢明です。



トゥデイAF67のシート下カウル取外し手順

ポイントごとに抑えると簡単です。

10mm”ボルト4つです。

中の前方に”プラスねじ”2つあるので外します。

この部分にシートカウルとステップボードを繋ぐ”クリップ”があるので外します。
両サイドです。

後ろに回りテールランプステーボルトを2つ外します。
10mm”です。

そのテールランプステーすぐ横の”クリップ”を外します。
両サイドです。

ステップボードとシートカウルの爪をリムーバーでめくりながら上へ引き上げる。

シートカウルの爪が外れたら、テールランプステー部が溝でハマっているので後ろへ引きながら上げる。

最後はテールランプユニットと車体右側がカプラーで繋がっていますので外します。

これで綺麗に外れます。



カウル取外しに必要な工具など

特別特殊工具などは必要ありませんが割りたくなければ、インパクトレンチとリムーバーとプライヤーがあった方が良いです。

●リムーバー(クリップ外し)

カウルのクリップで使用します。マイナスドライバーでも代用可能。
テコの力で色々と外していきます。内外装クリップ外しからシール外しまで役立ちます。



●プライヤー

クリップを割りたくない人はこれ。
泣く子も黙るネジザウルス。耐久性も良く長持ちします。
本来は折れたボルト外しなどを主たる目的とした工具ですが強力なプライヤー代わりとしても使えます。

エンジニア ネジザウルスGT φ3~9.5mm用 PZ-58

エンジニア ネジザウルスGT φ3~9.5mm用 PZ-58

1,620円(11/16 14:54時点)
Amazonの情報を掲載しています



●インパクトレンチ

ひろぱぱブログではお馴染みですが信濃の電動インパクトは超おすすめです。
プロ御用達のツインハンマーでバッテリータイプです。
エンジンなどにもコンパクトで小回りが効きながら使用出来て、足回りなどにもツインハンマーなので対応出来ます。

SHINANO 信濃機販 12.7Sq コードレスインパクトレンチ SI-165W

SHINANO 信濃機販 12.7Sq コードレスインパクトレンチ SI-165W

34,800円(11/16 18:37時点)
Amazonの情報を掲載しています



●インパクトソケットアダプター

タイヤ足回り以外はインチを落とすのが普通です。
12.7mm→9.5mmへ変換でエンジン近くや他でも使用可能になります。
9.5mmでないと力が強すぎるのと太くて使いにくい場面ばかりなのでこれが必要です。



●インパクト用ソケットセット 9.5mm(3/8サイズ)

シグネット製は結構使用してますがこのインパクトソケットケットは7年割れ無しでひろぱぱの信頼はかなり高いです★おすすめ。

シグネット 3/8ドライブ 14PC インパクト ソケットセット 22196

シグネット 3/8ドライブ 14PC インパクト ソケットセット 22196

4,958円(11/16 16:16時点)
Amazonの情報を掲載しています

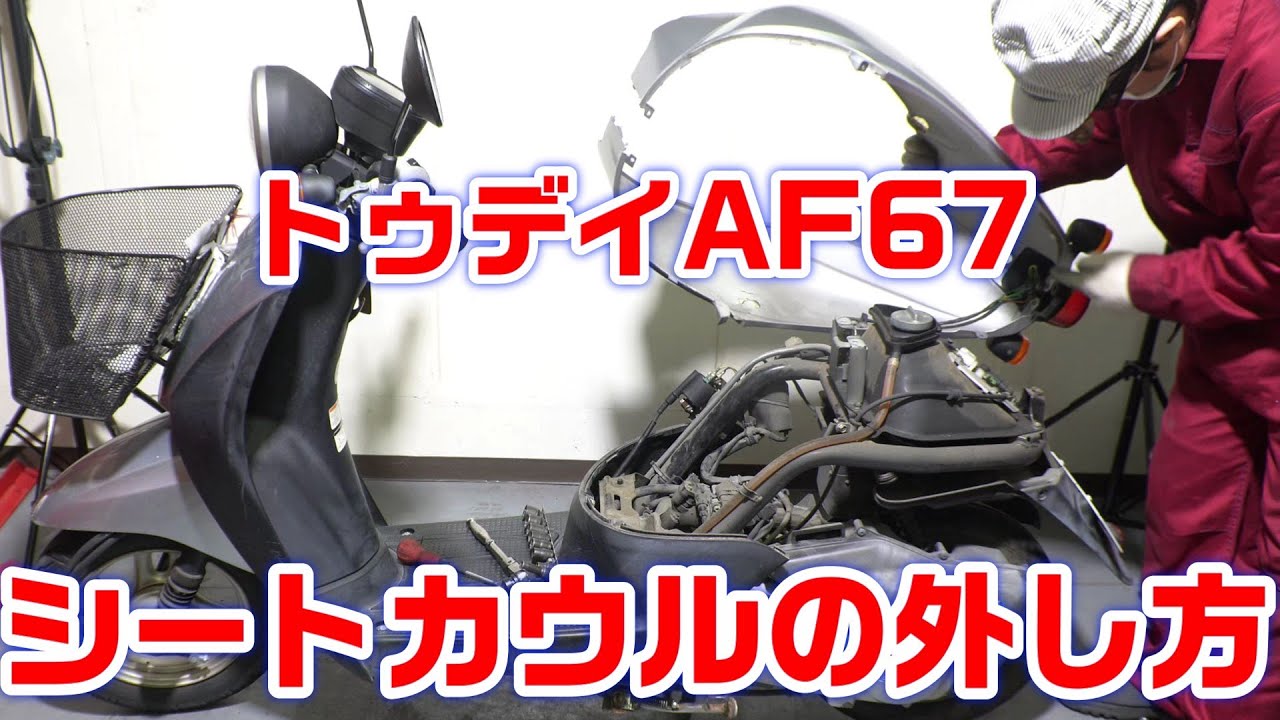

トゥデイAF67のシート下カウル取外し作業手順動画

効率良く行えば早い作業です。
慣れてくるとスピードがUPするので面倒でもしておくと確実にカウル外しに慣れてきます。



ひろしぱぱ
ひろしぱぱ
カウルスクーターの嫌われるところはカウルです(笑)^^;
自分で整備する人にだけは嫌われます。
