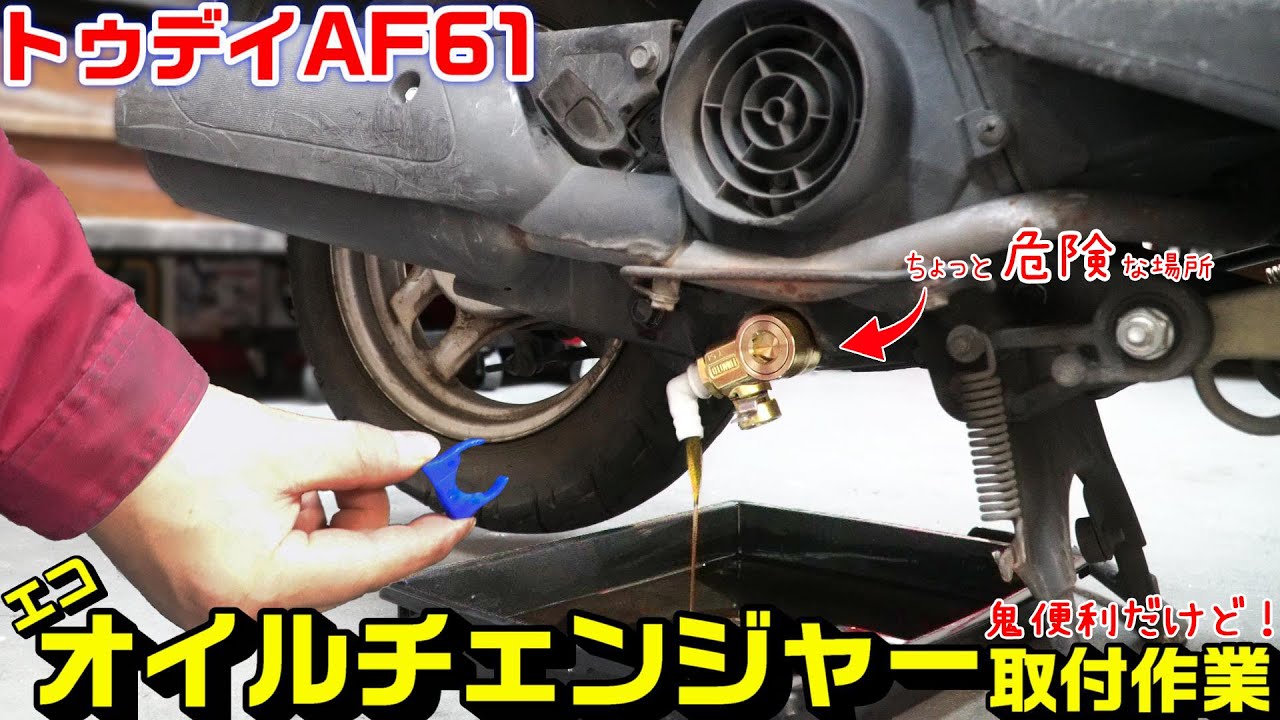

【トゥデイAF61】エコオイルチェンジャー装着方法|オイル交換が簡単に!

前回ハンターカブの方でめちゃ便利だったレバー式エコオイルチェンジャーを装着してみます。

たぶんトゥデイAF61・AF67共通です。

ドレン位置の関係で別にお勧めしてる訳では御座いません。(※エンジン位置が高いバイクにはおすすめ)

自己責任注意ポイント

※地面からの異物衝突などでエンジンが故障する可能性があります。

※純正品ではありません。

※メーカー推奨部品ではありません。

ただしめちゃくちゃ便利である事には間違いないので、せっかくですので試してみます。

ということで自己責任で作業開始です。



AF61:エコオイルチェンジャー取り付け手順

センタースタンドを立てる。

ドレンボルトを17mmで外す。

エンジンオイルを出し切る。

チェンジャーのOリングにオイル塗布。

ワッシャーを装着。(※高さ調整用の為漏れなければしなくてもOKとの事です)

ワッシャー・Oリングを車体側にしてドレンの位置に当てがい押さえてキープ。

穴開きボルトOリングにオイル塗布して装着。

トルクリミッターの向きに注意。

場所によっては先にL字コネクタ装着も。

ポキッと折れるまで10mmで締める。[20N・m]

レバーロックをハメ込む。

オイルチェンジャー取付作業完了。

キャップからエンジンオイルを700ml入れて。

純正品じゃないので数日漏れ無いか確認を!!!



今後のオイル交換時の排出

今後はロックを外して、レバーを捻るだけでエンジンオイル排出が可能になります。
※デメリット特徴として排出スピードが遅くなります。





AF61:エコオイルチェンジャー装着に必要な部品・工具等

部品類:

●オイルチェンジャー|国産

色々な種類がありますが、海外の縦長タイプや横長タイプにより出っ張り方など異なりますのでご注意下さい。
※FUMOTO製:国産ドレンボルト等を製造している会社の製品です。
※AF61用サイズ:ボルト径M12-ピッチ幅P1.5



工具類:

メガネレンチ以外不要、全て付属してますのでトルクレンチも不要です。





AF61:エコオイルチェンジャー取付作業動画

今回の作業動画です。



便利ですが小型スクーターの場合問題は安全性次第ですね。
