【トゥデイAF61】症状別トラブル修理:フィラメント切れてないのにテールランプが点かない|テールランプ交換方法

今日は症状別トラブル修理でトゥデイAF61のテールランプが点かない。

これの修理です。

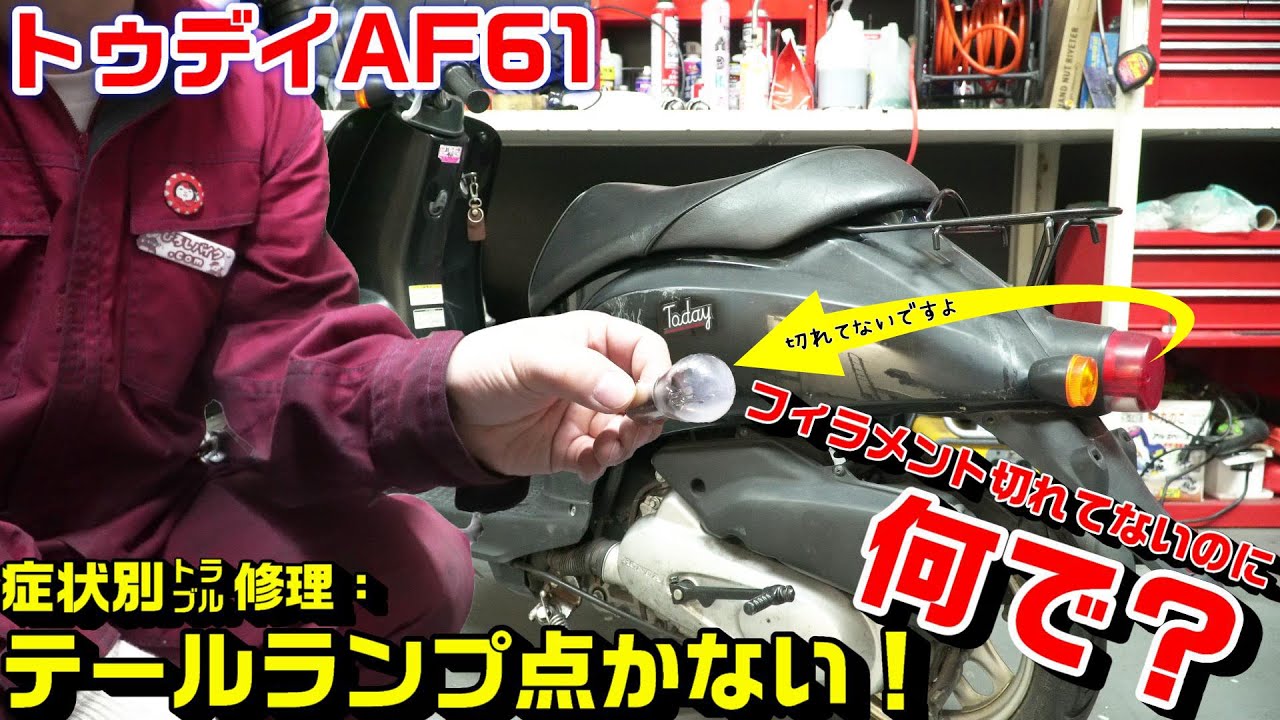

ただバルブを外したは良い物の※「ガラス体の中のフィラメントは切れてない」んです。

となると配線カプラーの接触不良や断線を疑う所ですがいや、待てよ!という状況でした。

AF61のテールにはダブル球(ポジション&ブレーキ)が使用されています。

どちらも点かないという事はバルブが悪いか、電気が来てないかのどちらかです。



AF61のテールランプ交換方法

後ろから(+)ドライバーでテールランプカバーを外す。



バルブが出てきますので「押しながら半時計回り」に回すと外れます。



これで交換作業は完了です。

直ればOKの人はこれで作業完了・無事復活です。



バルブフィラメントについて

※ただバルブのガラス体の中のフィラメントが切れていないのに点灯しない原因はなぜでしょうか?

錆びによる接触不良・配線カプラー抜け等・そのほかにバルブ内ヒューズなどがあるようです。

その原因追及してみましたので、詳しくは動画をご参照ください。





AF61テールランプ交換作業に必要な部品・工具類

部品類:

●テールランプ|ブレーキ&ポジション

純正番号不明:今回はスタンレーを使用しました。

STANLEY [ スタンレー電気 ] B/P電球 12V18/5W NO67

STANLEY [ スタンレー電気 ] B/P電球 12V18/5W NO67

260円(07/02 10:58時点)
Amazonの情報を掲載しています



工具類:

交換自体はドライバー以外特に必要な特殊工具等は無し。

●クレ226(電極接点復活剤)

特にハンドルスイッチの下穴から定期メンテナンスに使用します。



●耐水サンドペーパー

今回は#240と接点復活剤とセットで使用しました。





【トゥデイAF61】症状別トラブル修理:フィラメント切れてないのになぜ点かない?修理動画

今回の症状別トラブル修理動画です。



バルブの中身は腐りに腐ってました(笑)。
