【トゥデイAF67】腰上エンジンオーバーホール③|まとめ

2020年2月23日

HONDAトゥデイAF67のエンジン腰上オーバーホールのまとめです。

まずはバラシ方ですが、車体そのまんまの状態からバラシて組み立てるまでを”素人でも出来る”というスタンスでしていきます。

もともと10年前私もわけがわからないなか作業して廃車にした経験からこのやり方の場合なら誰でも出来るよ的な方法です。

ひろしぱぱのようなアホでもDIYで出来る腰上エンジンオーバーホールの方法です。

バラシは前準備が非常に大事で、ここを丁寧にすることによって整備も組み立ても圧倒的に楽になります。
(普段はこんなに丁寧にはしません)

トゥデイAF67腰上エンジンOH

  1. エンジン腰上オーバーホール①|腰上エンジンバラシ
    一気にばらす。
    [エンジンヘッド→シリンダーヘッド→シリンダー(ピストンまで)]
  2. エンジン腰上オーバーホール②|各部位メンテ(奥から順に)
    【A】[ピストン清掃/交換/装着]
    【B】[シリンダーガスケット交換]・[シリンダー清掃/交換]・[シリンダーヘッドガスケット交換]
    【C】[エンジンバルブカーボン清掃/交換/擦り合わせ作業]・[バルブステムシール交換]
    【D】[カムシャフトホルダー・ロッカーアーム清掃/交換/装着]・タペットクリアランス調整
  3. エンジン腰上オーバーホール③|[まとめ]:※今回はココです。

※部位整備して組み立てながらなので文字にすると多少前後しますが基本です。



トゥデイAF67のエンジンOHの前準備

※各ページと被る部分がある事、ご了承下さい。

まずはカウルとステップを外して、フレームとエンジンを離して作業しやすくします。
※これは人それぞれですが、トゥデイは簡単なのでおすすめします。

1:シート下カウルを外す

チェック:シート下カウル外し方

【トゥデイAF67】シート下カウルの外し方

ページコンテンツトゥデイAF67のシート下カウル取外し手順カウル取外しに必要な工具などトゥデイAF67のシート下カウル取外し作業手 ...

続きを見る





2:ステップ・フレームとエンジンを切り離す

チェック:エンジン降ろし

【トゥデイAF67】原付のフレームとエンジンの分離方法|エンジンメンテの前準備またはエンジン降ろし

ページコンテンツトゥデイAF67のエンジン回り整備の前準備作業シート下カウルを外すステップボードを外すAF61のフレームとエンジン ...

続きを見る





3:エンジンカバーを外します。

チェック:エンジンカバー外し

【トゥデイAF67】エンジンカバーの外し方

ページコンテンツトゥデイAF67のエンジンカバーの外し方配線およびカバー以外を外すマフラーを外すカバーボルト・スクリューを外すエン ...

続きを見る





これで前準備が完了します。
この状態の場合、構造が理解できるので、今後ここまでしなくても頭に入った状態で作業出来るようになります。





トゥデイAF67の腰上エンジンのバラシ作業

これが腰上エンジン部分ですのでこれをばらしてあげます。



主な症状や整備

チェック:エンジンバラシ

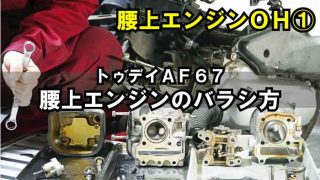

【トゥデイAF67】腰上エンジンオーバーホール①|エンジンヘッド・シリンダーヘッド・シリンダー(ピストンまで)のバラシ方(外し方)

ページコンテンツトゥデイAF67の腰上エンジンのバラシ作業|前準備トゥデイAF67の腰上エンジンのバラシ作業エンジンヘッド(シリン ...

続きを見る





トゥデイAF67の腰上エンジンの各部ごとの整備方法と組み立て方法

当然奥から組み立てていきます。

シリンダー・ピストン

一番奥はシリンダーの中にある、ピストンになりますのでピストンから。

チェック:ピストン

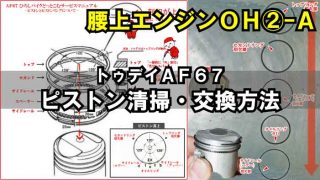

【トゥデイAF67】腰上エンジンオーバーホール②-A|ピストンとピストンリングの清掃・交換方法

ページコンテンツピストンの交換作業方法ピストンのアタリのペーパー掛け|慣らし【重要】ピストンリングの装着方法|順番・角度・裏表 ト ...

続きを見る



ピストンを組んだら、シリンダーです。

チェック:シリンダー

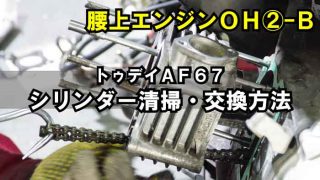

【トゥデイAF67】腰上エンジンオーバーホール②-B|シリンダーの慣らし・清掃・交換方法とガスケット交換

ページコンテンツシリンダーの交換方法ガスケット剥ぎと清掃シリンダーのオイル塗りシリンダーの取付方法1:シリンダーガスケット装着2: ...

続きを見る



これで一番奥のシリンダーが完了しました。
次は真ん中にあるシリンダーヘッドです。

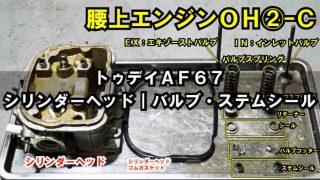

シリンダーヘッド

シリンダーヘッドは4stバイクにとっての超重要箇所でもあります。
もちろん全て重要ですが、なかでも一番不具合やメンテの必要なバルブのカーボン噛み症状の起こる部分です。

カーボン噛み症状では応急処置としてこんなやり方もあります

参考:誰でも出来るカーボン除去|簡易編

エンジンをばらさずにカーボン除去する簡易的方法もありますが、これはステムシールを痛めるのと、あくまで根本解決にはなりません。
ただし超便利なやり方で、オーバーホールより誰でも出来ます。

チェック:

【トゥデイAF67】4stバイク全般のエンジンバルブカーボン詰まり除去方法|誰でも出来る簡易編!動画有り

ページコンテンツバイクのエンジンバルブカーボン噛みの判断方法トゥデイAF67のエンジンバルブカーボン除去方法前準備エンジン上・イン ...

続きを見る



上記はあくまで参照で、今回はオーバーホールなのでこちらです。

重要箇所のエンジンバルブについて、ステムシールについて書いてます。

重要ポイントのシリンダーヘッドが終わったら次はエンジンヘッドカバーです。





エンジンヘッドカバー(シリンダーヘッドカバー)

ここはシリンダーヘッドと被る場所ですが、ヘッドカバーを外すと出来る作業という意味です。

ここのメインはタペットクリアランス調整とボルトの締め方、カムチェーン・カムチェーンテンショナーの組み方です。
カムチェーンテンショナーは付ける場所はシリンダーですが装着タイミングはこの時です。

チェック:

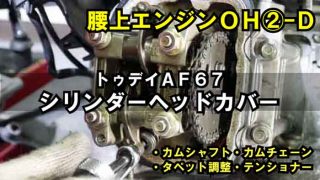

【トゥデイAF67】腰上エンジンオーバーホール②-D|シリンダーヘッドカバー編:【カムスプロケット】・【カムチェーンテンショナー】・【タペット調整】

ページコンテンツカムシャフトホルダーのメンテと装着エンジンボルトの取付と手順カムスプロケットの取付手順カムチェーンテンショナーの仕 ...

続きを見る



これでHONDAトゥデイAF67の腰上エンジンのオーバーホールが全て完了です。

正直前準備さえきちんとしていれば、各部の整備に集中できる事が判りましたでしょうか??

これ以上追求して細かいタイミング合わせなどはDIY的にももっと突っ込んで整備学校レベルになると言えるのかもしれませんね。
いわゆる元気よく動くように修理・メンテナンス出来れば良いよじゃ満足できない人です。

その場合はひろしバイクどっとこむは不要でしょう。

Q&A

Q:ひろしぱぱ何でビジネスバイク専門でトゥデイAF61/AF67なの??

A:これは気にしないで下さい^^;

たしかにビジネスバイクではありませんが、簡単に言うと部品流通量がトップレベルでかつ、安いからです。
足代わりと言えばトゥデイという位に安価で故障してもすぐに直る特徴があるので取り入れています。





トゥデイAF67の腰上エンジンオーバーホール|全作業まとめ10分動画

まとめ動画と今までのポイントを繋いだ流れ動画です。
当然各部全て重要ですので、各部ごとに細かい事は説明していますのでそちらのページをご覧下さい。
(例:ピストンを交換したい場合、この動画よりもピストンのページの動画をご覧下さい)

約10分に圧縮しようとすると速度が10倍速となりました。



HONDAトゥデイAF67:エンジン腰上オーバーホールのまとめでした。
