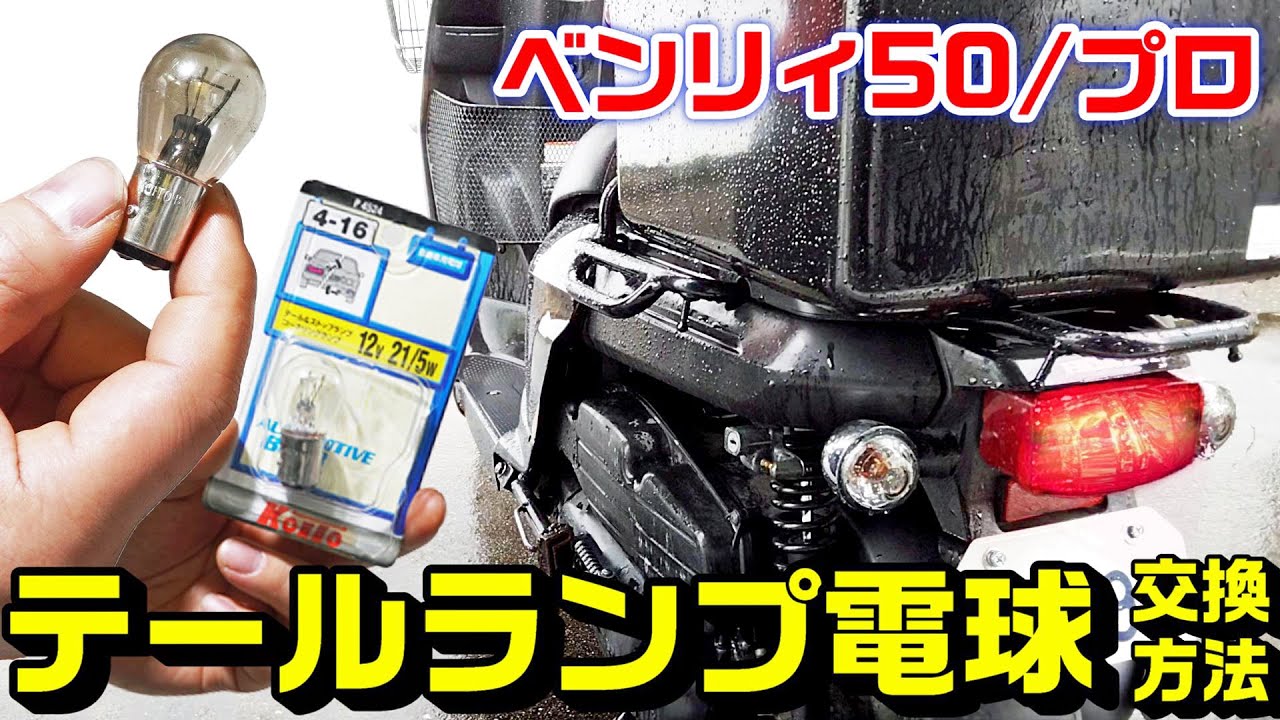

【ベンリィ50】AA03テール&ストップブレーキランプ・バルブ電球交換方法

2021年5月24日

今日はHONDAベンリィ50のテール&ストップランプ、常灯・ブレーキ共に切れて点かないとの連絡を受けましたので、これの交換方法です。

外からの電話でしたが、ベンリィのテール&ストップランプに関しては「ドライバー1本」があれば可能ですので交換用電球とドライバーを持って外作業しました。

早速作業です。



ベンリィのテール&ストップランプ電球の交換作業

テールランプカバーのねじを2つ外します。



カバーを外します。



ちょっと見えませんが、縁枠の奥にラバーシールがあります。
カバーを外した時に、カバー側に付いてくる事もありますので、こういう時しかメンテしませんのでラバープロテクタントを吹いておきます。





バルブの脱着方法

外し方

電球は押しながら「反時計回り」に回すと、スプリングの力で押し出されます。
押し過ぎてガラス割れてケガしないように注意!



ポイント

指定バルブ:12v 21/5w

純正は耐振動タイプのダブル球です。(常設灯+ブレーキ灯)



取付方

電球は押しながら「時計回り」に回すと、カチッとはまります。
※バルブには向きがありますが逆の場合入らないようになってるので心配無用。



確認作業

カバーを戻して、エンジンをかけて、2つの確認

  1. テールランプ(常灯)が点くか確認
  2. ブレーキレバーを握りブレーキランプ(強光灯)が点くか確認

これで完了です。





ベンリィ50/プロのテール&ストップランプ電球の交換作業で必要な部品・工具類

部品類:

●指定バルブ:12v 21/5w

純正番号:34906-447-711

ダブル球21v21/5wでも差し込み口の型に複数型がありますのでご注意下さい。



工具類:

ドライバー一本でOKですが、めったに切れる事もなく、こういう時にしかメンテナンスしませんのでラバープロテクタントだけはおすすめします。

●ラバープロテクタント(ゴム復活剤)

あらゆるゴムの復活剤。キャブレターゴム部の洗浄メンテに使用します。





ベンリィのテール&ストップランプ電球の交換作業動画

今回は急遽でしたが、テールランプバルブ交換作業動画となります。



後ろのバルブフィラメント切れとかは本当に気づきにくいんですよね~。。。知る時は警察に整備不良が捕まる時が多いかな(-_-;)💦
