ジャイロX [TD02]

【ジャイロX】TD02腰下エンジンオーバーホール:クランク割①|各装備外し前準備編

2020年9月13日

今回は4stジャイロX(TD02)の腰下クランク割りです。

別にクランクシャフトがどうなってない場合でも、ピストン交換だけでもこの作業をする必要があるので、面倒な車両と言えば面倒ですね。

つまり、このバイクはピストンは腰下からです。

一番大変なのは前準備と取付けですので、今回はその前準備編です。

ジャイロX腰下エンジンOH

  1. 腰下エンジンOH①前準備|各装備外し「※今回
  2. 腰下エンジンOH②点検・部品洗浄交換
  3. 腰下エンジンOH③組立て方法

この状態までしてあげる工程です。



腰下エンジンオーバーホールの前準備

部品毎に外していくか、車体右左と分けて外すかによって順序は異なりますが最終地点は同じです。【※動画参照
作業工程を分類分けすると以下です。

カウル・エンジンカバーを外す

チェック:リアカバーの外し方

【ジャイロX】エンジンカバー・リヤーフェンダーカウルの外し方

これは今後のエンジン周り・駆動系・オイル継ぎ足し・冷却水ポンプなどの修理作業などで必要な当たり前作業ですので書いておきます。 まず ...

続きを見る





エンジンオイルを抜く

チェック:エンジンオイルの抜き方

【ジャイロX】4stエンジンオイル交換方法|古いオイルの抜き方と新しいオイルの注入方法

ジャイロX[TD02]4stバイクのエンジンオイル交換方法です。 4stジャイロXには定期交換オイルとして”エンジンオイル”と”フ ...

続きを見る





冷却装置を外す

チェック:冷却装置の外し方

【ジャイロX】冷却装置のオーバーホール|冷却水・サーモスタット・ウォーターポンプ・ラジエータ(フィン)の点検交換清掃方法

4stジャイロX[TD02]の水冷冷却装置のオーバーホールの方法です。 ジャイロXの水冷装置は大まかに「冷却水・サーモスタット・ウ ...

続きを見る





車体とエンジンを分離

チェック:エンジン分離方法

【ジャイロX】エンジン脱着方法|エンジン周り整備やエンジン載せ替えが簡単!!

今回は4stジャイロX[TD02]のエンジン脱着方法です。 しなくても良いですが、したらとても便利なエンジン降ろしの方法です。 バ ...

続きを見る





ACG(ジェネレーター)ステータコイル・ステータベースを外す

チェック:ACGの外し方

【ジャイロX】ACジェネレーター発電機の清掃・交換・点検方法|ACGスターターバイクのスタート装置オーバーホール

今回は4stジャイロX[TD02]の電装系およびスイッチスタートの重要部分の装置”ACジェネレーター”の点検と洗浄や交換をする方法 ...

続きを見る





左クランクケースカバーを外す

チェック:駆動系の外し方

【ジャイロX】駆動系オーバーホールの方法|プーリー[ウェイトローラー交換]・Vベルト交換・クラッチの清掃・交換方法

今回はジャイロX[4st・TD02]の駆動系のオーバーホールの方法です。 2stのTD01とは中身はだいぶ異なりますので注意部分も ...

続きを見る





圧縮上死点を出す

チェック:圧縮上死点の出し方

【圧縮上死点の出し方】4stバイクのエンジン整備メンテナンスの必須条件|排気上死点と圧縮上死点の違い

DIY整備における世界一分かりやすい、4stバイクの圧縮上死点についてです。 というのは大袈裟ですが、整備士試験に必要な知識ではな ...

続きを見る

※心配な人はこのバイクの場合、エンジン左側圧縮上死点を出したときのエンジン右側のウッドラフキーの位置やギアに印をつけておくと、より安心です。





エキゾーストマフラーを外す

チェック:シリンダーヘッドの外し方

【ジャイロX】TD02腰上エンジンオーバーホール①|外し方(バラシ)編

注:4stジャイロX[TD02]の腰上エンジン[シリンダーヘッドカバー・シリンダーヘッド」のオーバーホール:バラシ作業編です。 も ...

続きを見る





ブラケット(エアクリーナーBOX・イグニッションコイル)を外す

ブラケットを外しますが、エアクリーナーBOXとイグニッションコイルはそのまま付いていて構いません。【※動画参照





シリンダーヘッドを外す



腰下エンジンOHクランク割りの前準備完了状態

これで前準備が完了です。
もちろん駆動系まで外しても良いですが、この車両は圧縮上死点で必要なプーリーの印があるのでここまでが前準備としました。

注意ポイント

各部品は「順序ベース」or「部品ベース」のどちらかできちんと分けておきましょう。

私は部品ベースをおすすめします。





ジャイロX(TD02)腰下エンジンOH|前準備に必要な部品・工具類

バラシなので特に必要な部品類はありません。
工具類としても基本工具があれば可能ですが、スピンナハンドルなどエンジンハンガーマウントボルト外すときに合った方が良いです。

部品類:

この項(前準備バラシ)では必要ありません。



工具類:

●スピンナハンドル

タイヤのホイールロックナットやエンジンハンガーマウントボルトが固い場合に使用。

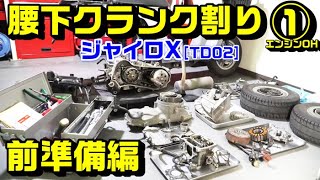

ジャイロX(TD02)腰下エンジンOH|前準備の作業動画

今回の作業動画です。



。エンジンむき出し状態にするまでの前準備が大変ですね。
